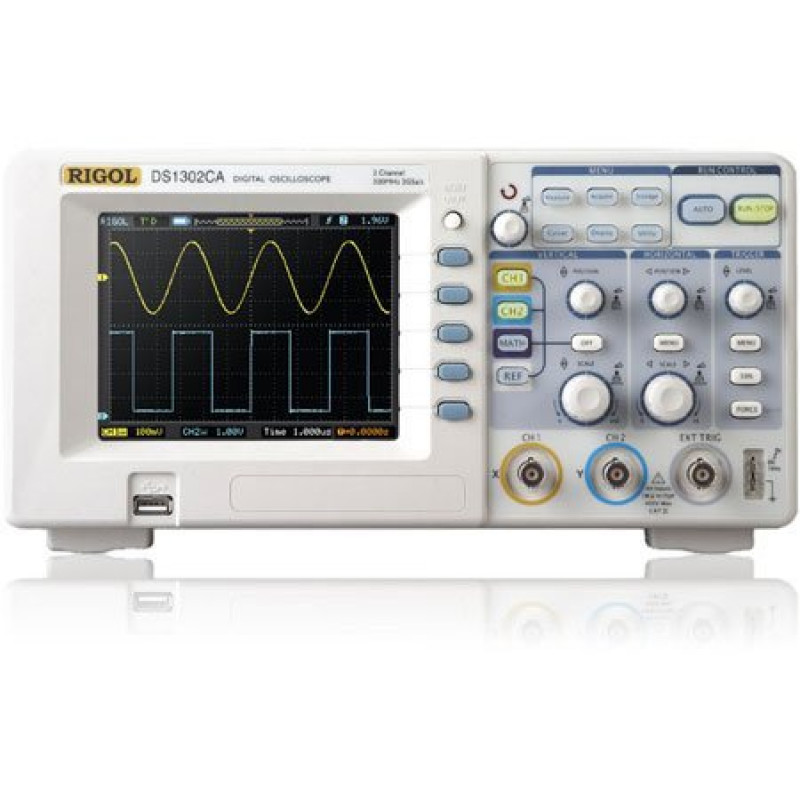

RIGOL DS1302CA ОСЦИЛЛОГРАФ

Функциональные возможности осциллографов DS1072CA, DS1102CA, DS1202CA, DS1302CA :

·         Скорость захвата до 2000 сигналов/с

·         Режим XY/полоса/ разность фаз – 300 МГц ± 3°

·         Источники синхросигнала: канал 1, канал 2, внешний, внешний/5, от сети питания

·         Режим развертки: автоматический, нормальный, однократный

·         Расширенные режимы запуска: по фронту (запуск по положительному или отрицательному фронту сигнала); по ТВ сигналу (NTSC, PAL, SECAM); по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов

·         Курсорные измерения: ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения

·         20 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка.

·         Математические функции: сложение, вычитание, умножение, деление, инвертирование

·         Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное.

·         Настраиваемая чувствительность запуска для эффективной фильтрации шума

·         Встроенный цифровой фильтр

·         Режим «годен - негоден» с оптически изолированным выходом

·         Хранение: 10 осциллограм, 10 настроек, BMP и CSV , осциллограммы и настройки

·         Встроенный частотомер

·         Автокалибровка

·         Многоязыковой пользовательский интерфейс

·         Ультракомпактный дизайн, малые размеры
