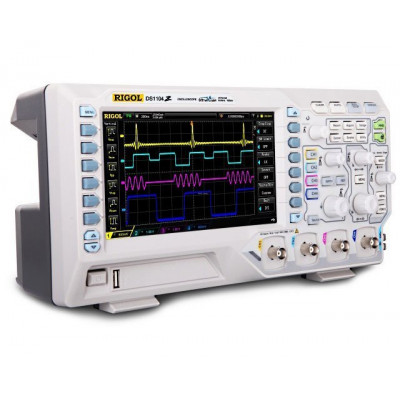

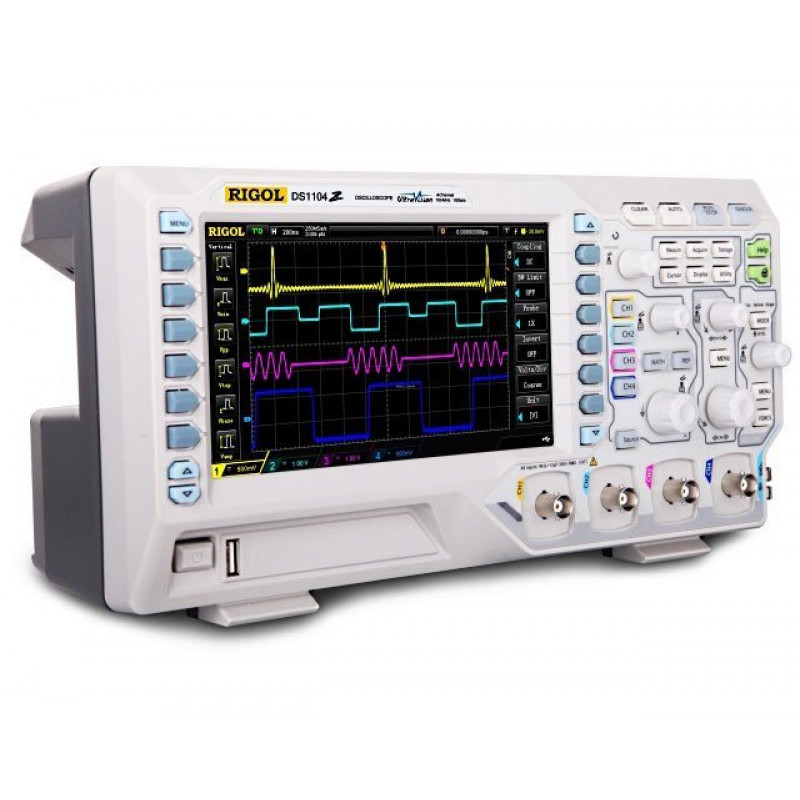

RIGOL DS1104Z-S

Параметр

DS1074Z-S

DS1104Z-S

Число аналоговых каналов

4 + внешний запуск

Полоса пропускания

70 МГц

100 МГц

Дискретизация

режим реального времени

эквивалентный режим

1 Гвыб/сек (1rканал) 500 Мвыб/сек (2 канала), 250 Гвыб/сек ( 3 или 4 канала)

10 ГВыб/сек

25 ГВыб/сек

Время нарастания

5,8 нс

5.8 нс

Глубина записи

12М , опция до 24М

Вертикальное разрешение

14 бит

Коэффициент развертки

5 нс/дел – 50 с/дел

5 нс/дел – 50 с/дел

Чувствительность

1мВ/дел – 10В/дел

Запуск

по данным последовательной шины и декодирование протоколов I²C, SPI, RS232 (опция)

Макс допустимое напряжение

300В скз

Генератор

число каналов

 2

максимальная частота выходного сигнала

25 МГц, разрешение 0.1 Гц

стабильность частоты:

50 ppm (для частоты >10 кГц)

стандартные формы сигналов:

синус (0.1 Гц~25 МГц), прямоуг., импульсный (0.1 Гц~15 МГц), треугольный (0.1 Гц~100 кГц), шумовой (25 МГц)

сигналы произвольной формы

кардинальный синус (sin(x)/x), возрастание и убывание по экспоненциальному закону, постоянный ток, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, пользовательские сигналы (от 0.1 Гц до 10 МГц)

Режимы работы

AC, DC, GND

Интерфейс

USB Device, 2 USB Host, LAN ( поддержка LXI class C) Pass/Fail output (изолированный); USB-GPIB (опция)

Дисплей

цветной 7” TFT (разрешение 800x480)

Питание

100 – 240 В, 50 Гц

Размеры

313х161х122 мм

Вес

3.2 кг
