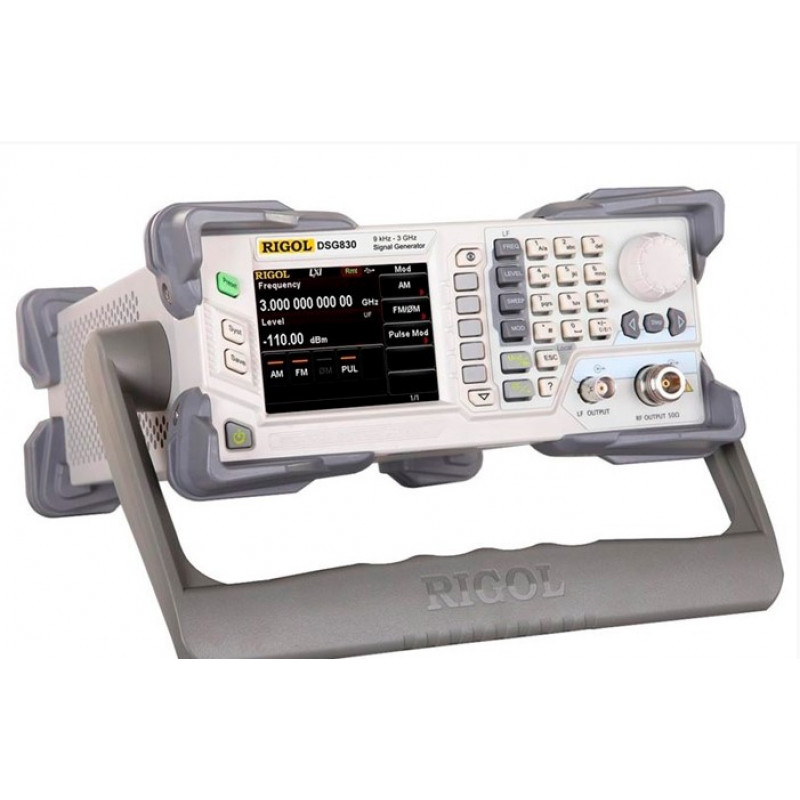

DSG836A

Производитель:
RIGOL
1

Цену уточняйте

Есть в наличии

Количество:

Купить в 1 клик

Гарантия

на всё 100%

Доставка

по всей России

Профессиональная

консультация

Диапазон частот 9 кГц ~ 3,6 ГГц
Разрешение 0,01 Гц
Скорость переключения <10 мс (типичное)
Частотные диапазоны
Частотные диапазоны Значение частоты N
1
2
3
4
5 f ≤ 227,5 МГц
227,5 МГц < f ≤455 МГц
455 МГц < f ≤ 910 МГц
910 МГц < f ≤ 1820 МГц
1820 МГц < f ≤ 3600 МГц 0,25
0,125
0,25
0,5
1
Внутренний источник опорной частоты
Частота опорного генератора 10 МГц
Температурная стабильность (0°С ~ 50°С) <2 ppm;
<5 ppb (с опцией OCXO-B08)
Старение <1 ppm / год;
<30 ppb / год (с опцией OCXO-B08)
Выход внутреннего опорного генератора Частота 10 МГц
Уровень +5 дБ...+10 дБ
Выходной импеданс 50 Ом (номинальное)
Выход внутреннего опорного генератора Частота 10 МГц
Уровень 0 дБ ...+10 дБ (типичное)
Выходной импеданс 50 Ом (номинальное)
Максимальная девиация ±5 ppm
Свипирование по частоте
Рабочие режимы Пошаговое, по списку
Режим Одиночное, непрерывное
Диапазон Полный
Форма Треугольник, пила
Шаг изменения Линейный, логарифмический
Количество точек Пошаговое: 2...65535
По списку: 1...6001
Временной диапазон 20 мс...100 с
Запуск Авто, ручной, внешний, по шине (USB, LAN)
Спектральный состав
Гармонические искажения (CW режим, 1 МГц < f ≤ 3,6 ГГц, уровень ≤+13 дБм) < -30 дБн
Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц) 100 кГц < f ≤ 1,5 ГГц < -65 дБн; < -70 дБн (типичное)
1,5 ГГц < f ≤ 3,6 ГГц < -54 дБн; < -64 дБн (типичное)
Собственный фазовый шум (CW режим, измерительный диапазон 1 Гц, отстройка 20 кГц) 100 кГц < f ≤ 1,5 ГГц < -105 дБн/Гц; < -112 дБн/Гц (типичное)
1,5 ГГц < f ≤ 3,6 ГГц < -99 дБн/Гц; < -106 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f= 1 ГГц) 0,3 кГц...3 кГц < 10 Гц скз, < 5 Гц скз (типичное)
0,03 кГц...20 кГц < 50 Гц скз, < 10 Гц скз (типичное)
УРОВЕНЬ
Диапазон установки
Нормированное значение Устанавливаемое значение
Максимальный выходной уровень 9 кГц ≤ f < 100 кГц +5 дБм
100 кГц ≤ f < 3,6 ГГц +13 дБм +20 дБм
Минимальный выходной уровень 9 кГц ≤ f < 100 кГц -110 дБм
100 кГц ≤ f < 3,6 ГГц -110 дБм -110 дБм
Абсолютная неопределенность
+13 ~ -60 дБм -60 ~ -110 дБм
Максимальный выходной уровень 100 кГц < f ≤3,6 ГГц ≤0,9 дБ;
≤0,5 дБ (тип.) ≤1,1 дБ;
≤0,7 дБ (тип.)
КСВН ≤1,8 (типичное)
Установка уровня
Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С) ≤5 мс (типичное)
Обратная мощность
Максимальная обратная мощность 50 В DC - максимальное напряжение постоянного тока;
1 Вт (1 МГц < f ≤ 3,6 ГГц)
Свипирование по амплитуде
Рабочие режимы Пошаговое, по списку
Режим Одиночное, непрерывное
Диапазон Полный уровень
Форма Треугольник, пила
Шаг изменения Линейный, логарифмический
Количество точек Пошаговое: 2...65535
По списку: 1...6001
Временной диапазон 20 мс...100 с
Запуск Авто, ручной, внешний, по шине (USB, LAN)
ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)
Формы сигнала Синус, меандр, треугольник, пила, свипирование (синус)
Частотный диапазон Синус, свипирование (синус) DC ~ 200 кГц
Меандр DC ~ 20 кГц
Разрешение 0,01 Гц
Выходное напряжение Диапазон установки
AC
DC
0 ~ 3 В
-3 В ~ 3 В
Разрешение 2 мВ
Выходной импеданс 50 Ом (номинал)
МОДУЛЯЦИЯ
Амплитудная модуляция (АМ)
Источник Внутренний, внешний, внутренний + внешний
Глубина 0 % ~ 100 %
Разрешение 0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц) <4 %уст.значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) <3 % (типичное)
Неравномерность АЧХ < 3 дБ (номинальное)
Частотная модуляция (ЧМ)
Источник Внутренний, внешний, внутренний + внешний
Девиация N x 1 МГц (номинальное)
Разрешение <0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим) <2 % уст.значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) <2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинальное)
Фазовая модуляция (ФМ)
Источник Внутренний, внешний, внутренний + внешний
Максимальная девиация N x 5 рад
Разрешение <0,1 % девиации или 0,01 рад, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим) <1 %уст.значения + 0,1 рад
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) <1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинальное)
Импульсная модуляция (опция DSG800-PUM)
Источник Внутренний, внешний
Диапазон включения/выключения >70 дБ (100 кГц ≤ f <3,6 ГГц)
Время нарастания/спада (10% / 90%) <50 нс, 10 нс (типичное)
Частота повторения импульсов DC ~ 1 МГц
Импульсный генератор (опция DSG800-PUG)
Режим Одиночный импульс, генератор паттернов (опция DSG800-PUG)
Период Диапазон 40 нс ~170 с
Разрешение 10 нс
Длительность Диапазон 10 нс ~ (170 с ~ 10 нс)
Разрешение 10 нс
Задержка запуска Диапазон 10 нс ~170 с
Разрешение 10 нс
Запуск Авто, внешний запуск, внешний строб, ручной, по шине (USB, LAN)
Генератор паттернов (опция DSG800-PUG)
Импульсный генератор паттернов Количество импульсов 1 ~ 2047
Временной диапазон 20 нс ~170 с
Повторение паттернов 1 ~ 256
I/Q модуляция
Частотный диапазон несущей 50 МГц ≤ f ≤ 3,6 ГГц
Источник модуляции внутренний, внешний
Полоса (RF) Внешняя модуляция
Полоса (I или Q) до 60 МГц (номинально)
RF (I + Q) до 120 МГц (номинально)
Внутренняя модуляция
Полоса (I или Q) до 30 МГц (номинально)
RF (I + Q) до 60 МГц (номинально)
Подавление несущей Диапазон несущей
50 МГц ≤ f ≤ 2,1 ГГц ≥ 40 дБн (типичное)
Подавление боковой полосы Полоса модуляции
до ±10 МГц ≥ 40 дБн (типичное)
Внешние входы I/Q КСВН <1,5
Полное значение на входе 0,5 Вскз (I+Q)скз
Внутренняя модуляция
EVM 16QAM, root cosine фильтр (α=0,22), 4 Мвыб/с
выходной уровень ≤ 4 дБм ≤2%скз (типичное)
QPSK, root cosine фильтр (α=0,22), 4 Мвыб/с
выходной уровень ≤ 4 дБм ≤2%скз (типичное)
Внешняя модуляция
EVM CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм ≤2% (типичное)
ACPR ≥ 70 дБ
Векторный генератор I/Q
Выходной импеданс 50 Ом (номинально)
Выходное напряжение Диапазон установки 0,02 Вп-п ~1,5 Вп-п
Разрешение 1 мВ
АЧХ неравномерность (@1 МГц) ≤10 МГц < 0,5 дБ (номинально)
≤30 МГц < 1,0 дБ (номинально)
I/Q дисбаланс Магнитуда < 0,1 дБ (номинально) ≤10 МГц
< 0,2 дБ (номинально) ≤30 МГц
Нелинейность фазы 200 пс (номинально) ≤10 МГц
500 пс (номинально) ≤30 МГц
SFDR Синус (≤30 МГц) > 50 дБ (номинально)
Память формы сигнала Длина памяти 1 выб ~ 16 Мвыб с шагом 1 выборка
Разрешение 14 бит
Время загрузки 1 Мвыб. <10 c (номинал.)
Энергонезависимая память 96 Мб
Дискретизация Диапазон 1 кГц ~50 МГц
Разрешение 0,01 Гц
Запуск Режим запуска Авто, ручной, внешний, по шине (USB, LAN)
Внешний запуск с задержкой
Диапазон установки 0 ~ (2E16-1)
Разрешение 1
Запрет внешнего запуска
Диапазон установки 0 ~ (2E16-1)
Разрешение 1
Длительность импульса > 20 нс (номинал.)
ВХОДЫ И ВЫХОДЫ
Разъемы на передней панели
RF выход Импеданс 50 Ом (номинально)
Разъем N "мама"
Выход внутреннего модуляционного генератора Импеданс 50 Ом (номинально)
Разъем
