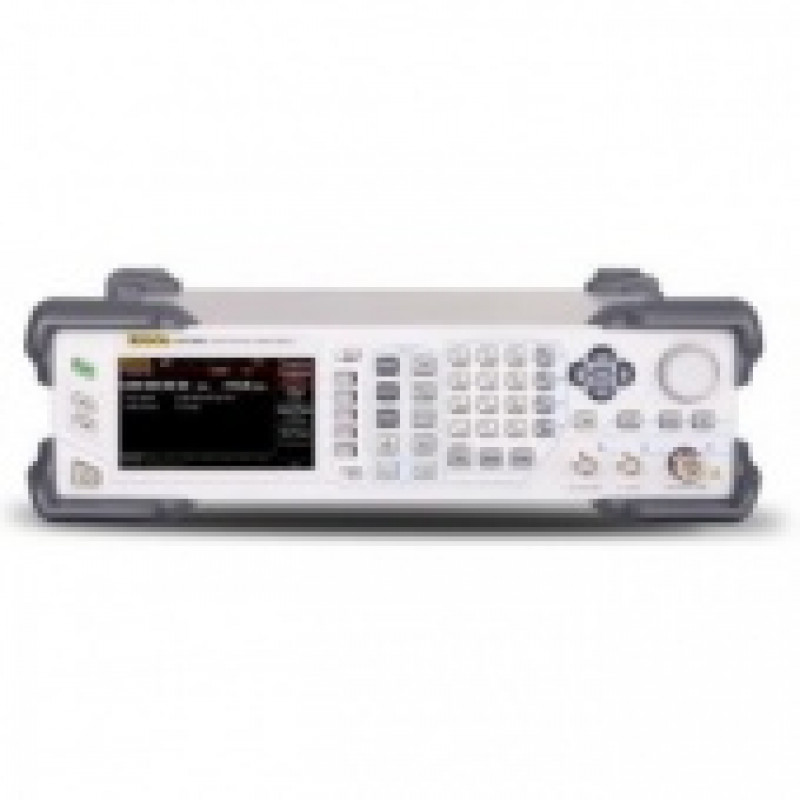

DSG3030

Производитель:
RIGOL
1

Цену уточняйте

Есть в наличии

Количество:

Купить в 1 клик

Гарантия

на всё 100%

Доставка

по всей России

Профессиональная

консультация

Диапазон частот 9 кГц ~ 3 ГГц
Разрешение 0,01 Гц
Скорость переключения <10 мс (типичное)
Фазовый сдвиг настраиваемый, с шагом 0,01°
Частотные диапазоны
Частотные диапазоны Значение частоты N
1 f ≤ 23,4375 МГц 1
2 23,4375 МГц < f ≤46,875 МГц 0,03125
3 46,875 МГц < f ≤ 93,75 МГц 0,06625
4 93,75 МГц < f ≤ 187,5 МГц 0,125
5 187,5 МГц< f ≤ 375 МГц 0,25
6 75 МГц< f ≤ 750 МГц 0,5
7 750 МГц< f ≤ 1500 МГц 1
8 1500 МГц < f ≤ 3000 МГц 2
Внутренний источник опорной частоты
Частота опорного генератора 10 МГц
Температурная стабильность (0°С ~ 50°С) <0,5 ppm
<5 ppb (с опцией OCXO-A08)
Старение <1 ppm / год
<30 ppb / год (с опцией OCXO-A08)
Выход внутреннего опорного генератора Частота 10 МГц
Уровень +8 дБ (типичное)
Выходной импеданс 50 Ом (номинальное)
Вход для внешнего опорного генератора Частота 10 МГц
Уровень 0дБ ...+10 дБ (типичное)
Входной импеданс 50 Ом (номинальное)
Максимальная девиация ±5 ppm
Свипирование по частоте
Рабочие режимы пошаговое, по списку
Режим одиночное, непрерывное
Диапазон полный
Форма треугольник, пила
Шаг изменения линейный, логарифмический
Количество точек пошаговое: 2...65535
по списку: 1...6001
Временной диапазон 20 мс...100 с
Запуск Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Спектральный состав
Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) < -30 дБн
Субгармонические искажения (CW режим, f ≤ 3 ГГц) < -65 дБн; < -80 дБн (типичное)
Негармонические искажения (CW режим, уровень >-10дБм,отстройка >10 кГц) f ≤ 1,5 ГГц < -64 дБн; < -70 дБн (типичное)
1,5 ГГц < f ≤ 3 ГГц < -58 дБн; < -64 дБн (типичное)
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц,отстройка 20 кГц) f = 100 МГц < -120 дБн/Гц (типичное)
f = 1 ГГц < -108 дБн/Гц; < -110 дБн/Гц (типичное)
f = 3 ГГц < -102 дБн/Гц; < -104 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f= 1ГГц) 0,3 кГц...3 кГц < 5 Гц скз, <1 кГц скз (типичное)
0,03 кГц...20 кГц < 30 Гц скз, <8 Гц скз (типичное)
УРОВЕНЬ
Диапазон установки
Нормированное значение Устанавливаемое значение
Максимальный выходной уровень 9 кГц ≤ f < 100 кГц +7 дБм +10 дБм
100 кГц ≤ f < 1 МГц +13 дБм +15 дБм
1 МГц ≤ f < 3 ГГц +13 дБм +25 дБм
Минимальный выходной уровень 9 кГц ≤ f < 100 кГц -110 дБм -120 дБм
100 кГц < f ≤3 ГГц -130 дБм -140 дБм
Абсолютная неопределенность
+13 ~ -60 дБм -60 ~ -110 дБм -110 ~ -130 дБм
Погрешность установки уровня 9 кГц ≤ f < 100 кГц ≤0,5 дБ (тип.) ≤0,7 дБ (тип.)
100 кГц < f ≤3 ГГц ≤0,7 дБ ≤0,5 дБ (тип.) ≤0,9 дБ )≤0,5 дБ (тип.) ≤0,7 дБ (тип.)
КСВН ≤1,8 (типичное)
Установка уровня < 5 %
Время установки(ALC=on, частота фиксирована, 20°С ~ 30°С) ≤5 мс (типичное)
Непрерывный режим настройки уровня(ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм >20 дБ (типичное)
Обратная мощность
Макс. обратная мощность 50 В DC - макс. напряжение постоянного тока10 Вт (1 МГц < f ≤ 3 ГГц)
Свипирование по апмлитуде
Рабочие режимы пошаговое, по списку
Режим одиночное, непрерывное
Диапазон полный уровень
Форма треугольник, пила
Шаг изменения линейный, логарифмический
Количество точек пошаговое: 2...65535
по списку: 1...6001
Временной диапазон 20 мс...100 с
Запуск Авто, ручной, внешний, по шине (GPIB, USB, LAN)
ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)
Формы сигнала синус, меандр, треугольник, пила, свипирование (синус)
Частотный диапазон Синус, свипирование (синус) 0,1 Гц ~ 1 МГц
Меандр 0,1 Гц ~ 20 кГц
Треугольник, пила 0,1 Гц ~ 100 кГц
Разрешение 0,01Гц
Выходное напряжение Диапазон установки 1 мВ ~ 3 В
Разрешение 1 мВ
Свипирование (синус) Режим Однократный, непрерывный
Время 1 мс ~ 1000 с
Форма треугольник, пила
Запуск Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Выходной импеданс 50 Ом (номинал)
МОДУЛЯЦИЯ
Амплитудная модуляция (АМ)
Источник внутренний, внешний, внутренний + внешний
Глубина 0 % ~ 100 %
Разрешение 0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц) <4 %уст.значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) <3 % (типичное)
Неравномерность АЧХ < 3 дБ (номинал.)
Частотная модуляция (ЧМ)
Источник внутренний, внешний, внутренний + внешний
Девиация N x 1 МГц (номинал.)
Разрешение <0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим) <2 %уст.значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) <2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинал.)
Фазовая модуляция (ФМ)
Источник внутренний, внешний, внутренний + внешний
Макс.девиация 3 рад (f≤23,4375 МГц)N x 5 рад (f>23,4375 МГц)
Разрешение <0,1 % девиации или 0,01 рад, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим) <4 %уст.значения + 0,1 рад
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) <1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинальное)
Импульсная модуляция
Источник внутренний, внешний
Диапазон включения/выключения >80 дБ (25 МГц≤ f <3 ГГц)
Время нарстания/спада (10% / 90%) <50 нс, 10 нс (типичное)
Частота повторения импульсов DC ~ 1 МГц
Импульсный генератор
Режим одиночный импульс, двойной импульс, генератор паттернов (опция PUG-DSG3000)
Период Диапазон 40 нс ~170 с
Разрешение 10 нс
Длительность Диапазон 10 нс ~ (170 с ~ 10 нс)
Разрешение 10 нс
Задержка запуска Диапазон 10 нс ~170 с
Разрешение 10 нс
Двойной импульс Диапазон 20 нс ~ (170 с ~ 20 нс)
Разрешение 10 нс
Запуск Авто, внешний запуск, внешний строб, ручной, по шине (GPIB, USB, LAN)
Генератор паттернов (опция PUG-DSG3000)
Импульсный генератор паттернов Количество импульсов 1 ~ 2047
Временной диапазон 20 нс ~170 с
Повторение паттернов 1 ~ 256
I/Q модуляция (опция IQ-DSG3000)
Источник модуляции внутренний, внешний
Полоса (RF) Внешняя модуляция
Полоса (I или Q) до 60 МГц (номинал.)
RF (I + Q) до 120 МГц (номинал.)
Внутренняя модуляция
Полоса (I или Q) до 30 МГц (номинал.)
RF (I + Q) до 60 МГц (номинал.)
Подавление несущей Диапазон несущей 50 МГц ≤ f ≤3 ГГц ≥ 40 дБн (типичное)
Подавление боковой полосы Полоса модуляциидо ±10 МГц ≥ 40 дБн (типичное)
Внешние входы I/Q КСВН <1,5
Полное значение на входе 0,5 Вскз (I+Q)скз
Внутренняя модуляция
EVM 16QAM, root cosine фильр (α=0,22), 4 Мвыб/с
50 МГц ≤ f ≤3 ГГц (уровень ≤ 4 дБм) ≤0,7%скз (типичное)
QPSK, root cosine фильр (α=0,22), 4 Мвыб/с
50 МГц ≤ f ≤3 ГГц (уровень ≤ 4 дБм) ≤0,7%скз (типичное)
Внешняя модуляция
EVM CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм ≤1,2%, ≤0,8% (типичное)
ACPR ≥ 70 дБ
Генератор I/Q огибающей (опция IQ-DSG3000)
Выходной импеданс 50 Ом (номинал.)
Выходное напряжение Диапазон установки 0,1 Вп-п ~1,5 Вп-п
Разрешение 1 мВ
АЧХ неравномерность (@1 МГц) ≤10 МГц < 0,5 дБ (номинал.)
≤30 МГц < 1,0 дБ (номинал.)
I/Q дисбаланс Магнитуда < 0,1 дБ (номинал.) ≤10 МГц
< 0,2 дБ (номинал.) ≤30 МГц
Нелинейность фазы 200 пс (номинал.) ≤10 МГц
500 пс (номинал.) ≤30 МГц
SFDR Синус (≤30 МГц) > 50 дБ (номинал.)
Память формы сигнала Длина памяти 1 Мвыб ~ 16 Мвыб с шагом 1 выборка
Разрешение
