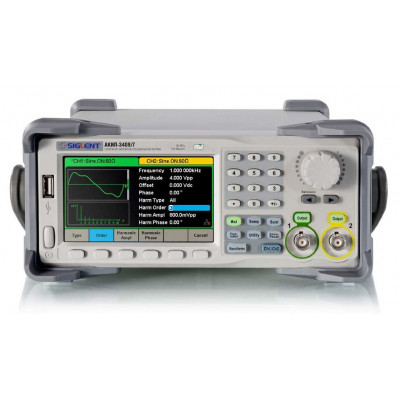

АКИП-3409/7

АКИП-3409/7
Цену уточняйте
Есть в наличии
Гарантия

на всё 100%

Доставка

по всей России

Профессиональная

консультация

  • Выходные параметры (Канал 1/Канал 2)
  • Частотный диапазон (для синуса) 1 мкГц – 60 МГц
  • Разрешение 1 мкГц
  • Погрешность установки частоты ±2,5*10-5
  • Выходной уровень (50 Ом) 2 мВпик-пик - 10 Впик-пик (50 Ом, ≤10 МГц)
  • 2 мВпик-пик - 5 Впик-пик (50 Ом >10 МГц)
  • Погрешность установки уровня ±(1%+1 мВ пп) , 10 кГц син., 0 В смещение
  • Выходное сопротивление 1 МОм/ 50 Ом
  • Синусоида
  • Погрешность установки уровня на 100 кГц ±(0,3 дБ + 1 мВпик-пик)
  • Фазовый шум -180 дБн/Гц при отстройке 10 кГц
  • КНИ (коэффициент нелинейных искажений) < 0,2 % (до 20 кГц, 1 Впик-пик)
  • Коэффициент гармоник ≤ -60 дБн до 1 МГц
  • <-53 дБн до 5 МГц
  • < -35 дБн до 25 МГц
  • <-32 дБн до 50 МГц
  • Постоянное смещение
  • Диапазон (в зависимости от выходного уровня) Выходная амплитуда при изменении постоянного смещения не нормируется
  • Канал 1: ±5 В (50 Ом) В; ±10 В (1 МОм)
  • Канал 2: ±1,5 В (50 Ом) В; ±3 В (1 МОм)
  • Погрешность установки ±(1 % от смещения +3 мВ)
  • Меандр
  • Частотный диапазон 1 мкГц – 25 МГц
  • Время нарастания/спада < 12 нс
  • Выброс <5 %
  • Перестраиваемая скважность 20 – 80 % (до 10 МГц)
  • 40 – 60 % (до 20 МГц)
  • 50 % (до 25 МГц)
  • Погрешность установки скважности ±1 % + 20 нс (для скважности 50 %)
  • Джиттер 0,01 %
  • Пила, треугольник
  • Диапазон частот 1 мкГц – 300 кГц
  • Нелинейность <0,1%
  • Перестраиваемая скважность 0,0 – 100,0%
  • Импульс
  • Диапазон частот 500 мкГц – 5 МГц
  • Длительность импульса От 16 нс (разрешение 8 нс)
  • Время нарастания/спада < 7 нс
  • Диапазон изменения скважности 0,1% - 99,9%
  • Выброс <5%
  • Джиттер 8 нс
  • Белый шум
  • Полоса частот (белый шум) 50 МГц
  • Произвольная форма (СПФ)
  • Диапазон частот 1 мкГц – 5 МГц
  • Длина памяти 16 тысяч точек
  • Разрешение ЦАП 14 бит
  • Частота дискретизации 125 МГц
  • Память 10 ячеек
  • Параметры сигнала Минимальное время нарастания 7 нс, джиттер 8 нс
  • Пакетный режим
  • Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
  • Виды запуска По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу
  • Нач./конеч. фаза 0° - +360°
  • Период повторения 1 мкс – 500 с
  • Источник строб-импульса Внешний
  • Источник синхронизации Внешний, внутренний, ручной
  • АМ, ЧМ
  • Формы несущей Синус, меандр, пила, произвольная
  • Источник модуляции Внешний/внутренний
  • Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
  • Девиация частоты 0 – 0,5*полоса пропускания, разрешение 10 мкГц
  • Коэффициент АМ 0 - 120 % (АМ)
  • ФМ
  • Формы несущей Синус, меандр, пила, произвольная
  • Источник модуляции Внешний/внутренний
  • Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)
  • Диапазон установки девиации фазы 0º - 360,0º, разрешение 0,1º
  • ЧМН, АМН
  • Формы несущей Синус, меандр, пила, произвольная
  • Источник модуляции Внешний/внутренний
  • Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 2 мГц – 50 кГц)
  • ШИМ
  • Диапазон частот 500 мкГц – 10 МГц
  • Формы несущей Синус, меандр, пила, произвольная
  • Источник модуляции Внешний/внутренний
  • Уровень внешней модуляции -6 В - +6 В
  • ГКЧ
  • Формы несущей Синус, меандр, пила, произвольная
  • Время качания 1 мс - 500 с
  • Закон качания Линейный или логарифмический
  • Тип качания Возрастание или убывание
  • Частотомер
  • Частотный диапазон 100 мГц - 200 МГц
  • Разрешение 6 разрядов
  • Измерения Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик)
  • Статистика относительные значения (PPM)
  • Входной импеданс 1 МОм/ 50 Ом
  • Чувствительность 50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц)
  • Общие данные
  • ЖК-дисплей Цветной графический, диагональ 9 см, разрешение: 320х240
  • Напряжение питания 220 В (±15 %), 50 / 60 Гц
  • Габаритные размеры 107 × 260 × 296 мм
  • Масса 3,43 кг
