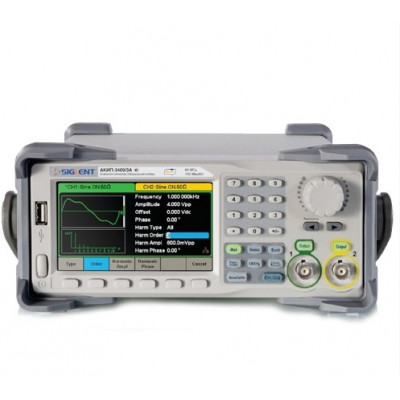

АКИП-3409/2А

АКИП-3409/2А
  • Производитель:
    АКИП
  • Госреестр СИ РФ:
    да
Цену уточняйте
Есть в наличии
Гарантия

на всё 100%

Доставка

по всей России

Профессиональная

консультация

  • Выходные параметры
  • Частотный диапазон (для синуса) 1 мкГц – 10 МГц 1 мкГц – 30 МГц 1 мкГц – 60 МГц
  • Разрешение 1 мкГц
  • Погрешность установки частоты ±2,5*10-5 (опция: ±2×10-7)
  • Выходной уровень (50 Ом) 2 мВ - 10 Впик-пик (≤ 10 МГц);
  • 2 мВ - 5 Впик-пик (> 10 МГц)
  • Погрешность установки уровня ±(1%+1мВпп), 10 кГц син., 0 В смещение
  • Выходное сопротивление 1 МОм / 50 Ом
  • Синусоида
  • Коэффициент гармоник ≤ -60 дБн от 0 до 10 МГц (включительно),
  • ≤-50 дБн свыше 10 МГц до 30 МГц (включительно),
  • ≤ -45 дБн свыше 30 МГц до 60 МГц.
  • КНИ (коэффициент нелинейных искажений) ≤ 0,075 % (0 дБм, 10 Гц – 20 кГц)
  • Негармонические составляющие ≤-65 дБн от 0 до 10 МГц (включительно),
  • ≤-55 дБн от 10 до 30 МГц (включительно),
  • ≤-40 дБн от 30 до 60 МГц
  • Прямоугольник
  • Частотный диапазон 1 мкГц – 10 МГц 1 мкГц – 30 МГц 1 мкГц – 60 МГц
  • Время нарастания/спада ≤ 4,2 нс (10% ~ 90%, 1 Впп, 50 Ом);
  • ≤ 3,8 нс (10% ~ 90%, 2,5 Впп, 50 Ом)
  • Выброс < 3% (100 кГц, 1 Впп, 50 Ом)
  • Перестраиваемая скважность 0,001 – 99,999%
  • Джиттер (скз) ≤ 300 пс
  • Пила, треугольник
  • Диапазон частот 1 мкГц – 500 кГц
  • Нелинейность < 1%
  • Перестраиваемая скважность 0,0 – 100,0%
  • Импульс
  • Диапазон частот 1 мкГц – 12,5 МГц
  • Длительность импульса От 32,6 нс
  • Погрешность установки длительности ±(0,01% + 1 нс)
  • Время нарастания/спада 16,8 нс – 22,4 с
  • Диапазон изменения скважности 0,001% - 99,999%
  • Выброс ≤ 3%
  • Джиттер (скз) ≤ 300 пс
  • Шум
  • Полоса частот 60 МГц (- 3 дБ)
  • Произвольная форма (СПФ)
  • Диапазон частот 1 мкГц – 6 МГц
  • Длина памяти 16.000 точек
  • Разрешение ЦАП 14 бит
  • Частота дискретизации 150 МГц
  • Джиттер (скз) 6,7 нс
  • Пакетный режим
  • Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
  • Частота несущей 2 мГц – 6 МГц (в зависимости от модели)
  • Виды запуска По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу)
  • Начальная/конечная фаза 0° - +360°
  • Период повторения 1 мкс – 1000 с ± 1%
  • Источник строб-импульса Внешний, внутренний
  • Источник синхронизации Внешний, внутренний, ручной
  • АМ, ЧМ
  • Формы несущей Синус, меандр, пила, произвольная
  • Источник модуляции Внешний/внутренний
  • Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 20 кГц)
  • Коэффициент АМ 0 - 120 % (АМ)
  • ФМ
  • Формы несущей Синус, меандр, пила, произвольная
  • Источник модуляции Внешний/внутренний
  • Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 20 кГц)
  • Диапазон установки девиации фазы 0º - 360,0º
  • ЧМН, АМН
  • Формы несущей Синус, меандр, пила, произвольная
  • Источник модуляции Внешний/внутренний
  • Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 1 мГц – 50 кГц)
  • ШИМ
  • Диапазон частот 1 мГц – 1 МГц
  • Модулирующее колебание (внутреннее) Синус, меандр, пила, произвольная
  • Источник модуляции Внешний/внутренний
  • ГКЧ
  • Формы несущей Синус, меандр, пила, произвольная
  • Время качания 1 мс - 500 с
  • Закон качания Линейный или логарифмический
  • Тип качания Возрастание или убывание
  • Источник синхронизации Внешний, внутренний, ручной
  • Частотомер
  • Частотный диапазон 100 мГц - 200 МГц
  • Измерения Частота, период, +/- длительность, скважность
  • Вход 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
  • Чувствительность 100 мВскз (< 100 МГц), 200 мВcкз (100 - 200 МГц)
  • Параметры дополнительных входов/выходов
  • Вход/выход внешнего опорного сигнала 10 МГц; входной уровень: 1,4 – 3,3 Впик-пик
  • Вход внешней синхронизации Входной уровень: КМОП; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм
  • Выход сигнала синхронизации Входной уровень: КМОП; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
  • Выход SYNC Входной уровень: TTL; длительность импульса: > 500 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
  • Вход внешней модуляции Глубина модуляции (100 %) 11 – 13 В; сопротивление 10 кОм
  • Общие характеристики
  • ЖК-дисплей Цветной графический, диагональ 11 см, разрешение: 480х272
  • Напряжение питания 220 В (± 15 %), 50 / 60 Гц
  • Габаритные размеры 107 × 260 × 296 мм
  • Масса 3,43 кг
