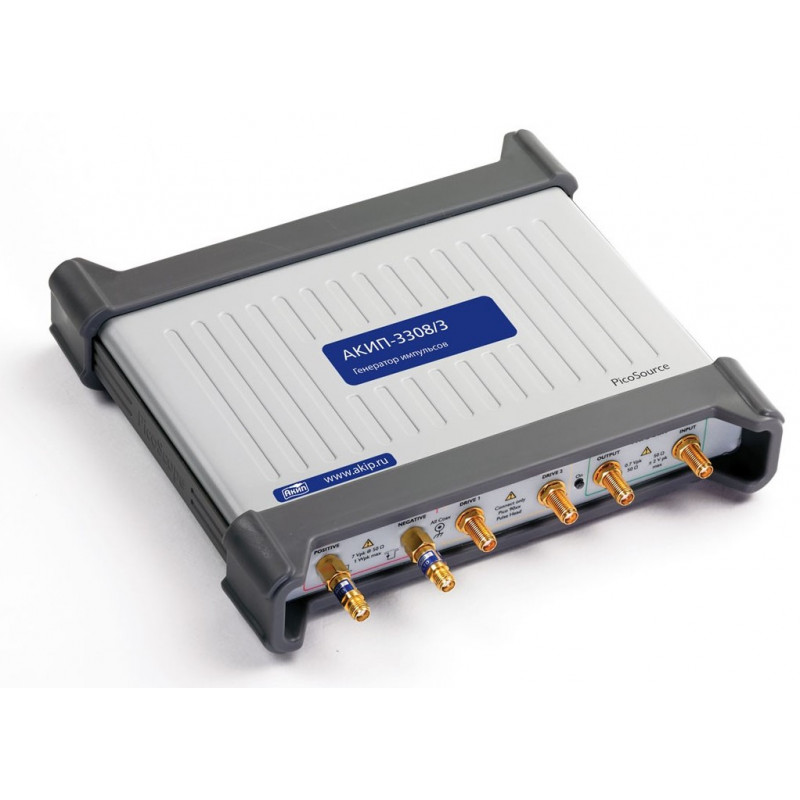

АКИП-3308/1
- Производитель:
- 1
- ИНТЕГРРОВАННЫЙ ВЫХОД (АКИП - 3308/1 , АКИП - 3308/3)
- Вид выходного сигнала Импульс с положительной или отрицательной полярность ю с возвращением к 0 В
- Выходной импеданс 50 Ом
- Выходной разъем sma (f) - тип
- Выходной уровень 2,5 В ... 6 В с шагом 10 мВ
- Погрешность установки уровня ± 10%
- Скважность 50% макс. – для выходного уровня ≤ 4 В
- 20% макс. - для выходного уровня > 4 В
- Компенсация фазового сдвига с разрешение Разрешение 1 пс для диапазон а ≥ 2 нс
- Время нарастания Положительный/отрицательный импульс, сглаженный (smooth) режим < 60 пс (10% ... 90%)
- Отрицательный импульс, быстрый ( fast ) режим < 50 пс (10% ... 90%)
- Импульсные аберрации
- < +20%, – 10% для первых 2 нс
- < ±7% до 10 нс
- < ±2% до ( длит. импульс. – 50 нс )
- < +40%, – 10%
- Время спада < 8 нс (10% ... 90%)
- ПРЕОБРАЗОВАТЕЛЬ НА ОСНОВЕ ТУННЕЛЬНОГО ДИОДА (АКИП - 3308/2, АКИП - 3308/3)
- Положительный преобразователь Импульс с положительной полярностью и уровнем < 70 мВ
- Отрицательный преобразователь Импульс с отрицательной полярностью и уровнем < - 70 мВ
- Выходной импеданс 50 Ом, ± 2 Ом
- Выходной разъем N(m) - тип
- Выходной уровень 200 мВ, фиксированное значение
- Погрешность установки уровня ± 25%
- Компенсация фазового сдвига с разрешение Разрешение 1 пс для диапазона ≥ 200 пс
- Время нарастания < 40 пс (10% ... 90%)
- Импульсные аберрации < ±20% для первых 2 нс
- < ±7% до 15 нс
- < ±2% до (длит. импульс. – 50 нс)
- Время спада < 8 нс (10% ... 90%)
- Масса, габариты преобразователя 125 г, 80 x 28 x 25 мм
- ОБЩИЕ ВРЕМЕННЫЕ ПАРАМЕТРЫ
- Источник синхрозапуска Внутренний, внешний, ручной
- Джиттер относительно переднего фронта 3.5 пс СКЗ макс.
- Задержка после запуска 42 нс ± 2 нс, фиксированное значение. Позволяет выполнить синхронизацию генератора с стробоскопическим осциллографом
- Длительность импульса 200 нс ... 4 мкс с шагом 25 нс
- Погрешность установки длительности ±10% ±50 нс
- Джиттер длительности импульса < 0,015% от длительности импульса (СКЗ)
- Задержка внешнего запуска 1 мкс ... 1,3 мс с шагом 200 нс
- Внутренний синхроимпульс Установка периода: 1 мкс ... 1 с с шагом 200 нс.
- Погрешность установки: 0,01% ±10 нс
- ВХОД ВНЕШНЕЙ СИНХРОНИЗАЦИИ
- Входной импеданс 50 Ом
- Входной разъем sma (f) - тип
- Макс. входной уровень + 16 дБм, или ± 2 В DC или AC пик
- Полоса частот 1 ГГц, связь по входу DC
- Фронт запуска Нарастающий или спадающий (переключаемо)
- Уровень синхронизации - 1 В ... +1 В с шагом 1 мВ
- Чувствительность < 50 мВ пик - пик ( DC ... 100 МГц), линейное нарастание до 100 мВ пик - пик до 1 ГГц
- Минимальная длительность импульса 500 пс при 100 мВ пик - пик
- ВЫХОД СИГНАЛА СИНХРОНИЗАЦИИ
- Вид выходного сигнала Импульсный сигнал с фиксированными амплитудными и временными параметрами, положительная полярность, запуск по нарастающему фронту
- Входной импеданс 50 Ом, ±0,5 Ом
- Входной разъем sma (f) - тип
- Выходной уровень > 700 мВ фиксировано значение, логический минимум 0 В ± < 100 мВ
- Длительность импульса 500 нс, ± 100 нс
- Задержка между синхроимпульсами 4 нс, ± 1 нс
- Джиттер между синхроимпульсами 3 пс СКЗ, макс
- Время нарастания < 400 пс (10% ... 90%)
